GPU服务器易被忽视的PCIe Retimer卡与Redriver卡

1. GPU服务器为什么需要Retimer卡与Redriver卡？
2. 需求根源：信号为什么会变差？
3. 技术层面：两者如何分工解决问题？
4. 实际部署：在GPU服务器中如何工作？
5. 总结：核心价值与选择逻辑

1. GPU服务器为什么需要Retimer卡与Redriver卡？

GPU服务器需要Retimer和Redriver，是因为PCIe信号在高速、长距离、复杂环境下的衰减和失真已经严重到单靠CPU/GPU自身无法可靠传输数据，必须借助外部芯片进行“信号抢救”。

它们就像数据传输高速公路上的“信号中继站”和“信号放大器”，确保海量数据能完整、高速地从CPU送达GPU，或是在GPU之间高速交换。

华擎HGX H200前置HGX对接接口

该示意图是华擎HGX H200模组抽出之后机头箱内的布线图，包含了所有相关线缆。中间散热片下方是PCIe交换芯片，所有MCIO线缆分别连接着各个设备。

MCIO 的全称是Multi-Channel I/O，可翻译为 “多通道输入/输出” 接口，是新一代的、更小巧、更快速、更灵活的“内部数据管道”。它取代了以前需要多种不同线缆（如SAS、SATA、PCIe）的复杂布线，用一个统一的、高性能的解决方案来满足现代AI/GPU服务器对内部数据传输的极高要求。

由此可见在HGX这类专业GPU服务器中，PCIe早已经无法局限于主板本身内部进行数据传输了。而PCIe Retimer与PCIe Redriver正是解决传输过程中数据中继问题的硬件设备。

2. 需求根源：信号为什么会变差？

2.1. PCIe速度的指数级增长

PCIe 3.0: 8 GT/s
PCIe 4.0: 16 GT/s → 信号衰减翻倍
PCIe 5.0: 32 GT/s → 衰减再翻倍
PCIe 6.0: 64 GT/s
物理定律：频率越高，信号在介质中损耗越大，高频成分衰减更严重，导致眼图闭合。

2.2. GPU服务器的硬件复杂化

高密度：从单卡到8卡、16卡服务器（如NVIDIA HGX）。
长距离：GPU可能位于不同的主板、扩展箱，通过长线缆或复杂背板连接。
复杂拓扑：CPU-GPU、GPU-GPU（NVLink）、多路交换等，链路变得冗长。
材料损耗：PCB板材、连接器、电缆都会吸收信号能量。

2.3. 系统可靠性要求

AI训练、科学计算等任务昂贵且耗时，任何数据错误都可能导致计算失败或结果错误。
需要极低的误码率（BER），通常要求低于10⁻¹²。

结论：CPU/GPU内置的驱动器能力有限，如同一个人的喊话声无法穿透很长的隧道。当链路损耗超出其驱动预算时，必须外挂“帮手”。

3. 技术层面：两者如何分工解决问题？

PCIe Retimer与PCIe Redriver共同的目标是补偿信道损耗，但手段和适用场景不同，可视为一个性能与成本的连续谱。

应用场景	信号情况	推荐的解决方案	原因
短距、简单PCB	微损，眼图略模糊	可能都不需要	芯片自身驱动足够
中距主板走线	中等损耗，抖动可控	首选 Redriver	成本低，延迟几乎为零，足以应对
长背板/线缆	严重损耗，高抖动，复杂噪声	必须使用 Retimer	只有Retimer能彻底消除累积抖动，重建干净信号
成本极其敏感的设计	有一定损耗	优先考虑 Redriver	在满足性能前提下控制BOM成本
性能至上的AI服务器	任何情况	关键链路必用 Retimer	确保最高信号质量和系统稳定性

4. 实际部署：在GPU服务器中如何工作？

以一台典型的8卡GPU AI服务器为例：

1）CPU到板载GPU：

距离最近的GPU：可能不需要Redriver/Retimer。
距离最远的GPU：主板走线很长，可能在路径上插入一个 Redriver 来“推一把”信号。

2）通过线缆连接外部GPU扩展箱：

线缆本身引入巨大损耗。在线缆的两端（主板端和扩展箱端）都必须使用Retimer。
Retimer在这里起到了“协议翻译中继站”的作用，确保信号能高质量地“过江”。

3）在多GPU复杂互连中：

当信号需要穿过多个连接器和长路径才能到达目标GPU时，路径上的抖动会像雪球一样越滚越大。
在关键节点插入Retimer，可以“重置”抖动雪球，防止其影响整个系统。

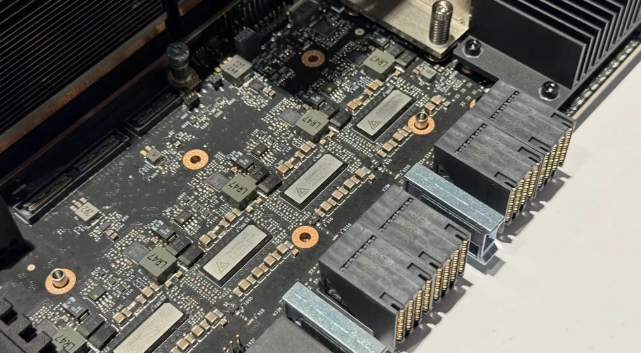

Aivres HGX H200服务器Astera Labs PCIe 重定时器侧视图

5. 总结：核心价值与选择逻辑

芯片	核心价值	选择逻辑
PCIe Redriver	经济高效的“信号增强器”	问：信号只是有点弱，但本身还干净吗？是 → 用Redriver，性价比高。
PCIe Retimer	性能至上的“信号再生器”	问：信号既弱又脏（抖动大），或要传很远、很复杂吗？是 → 必须用Retimer，别无选择。

最终答案：GPU服务器需要Retimer和Redriver，是高速计算需求（更快的PCIe） 与 物理定律（信号衰减） 以及 系统设计现实（更大更复杂的服务器） 之间矛盾的必然技术产物。它们共同构成了支撑现代高性能计算、AI训练和数据分析基础设施的隐形基石，确保了数据洪流能在复杂系统中畅通无阻。
