1. 双路CPU之间的互联

CPU之间通过专用的高速互联总线连接，这个互联总线本身通常不直接占用给外部设备使用的PCIe通道，但它会消耗CPU内部的总线资源。

CPU互联技术主要取决于CPU厂商和平台。现代主流服务器的互联技术有Intel的Intel Ultra Path Interconnect（UPI），以及AMD的Infinity Fabric。

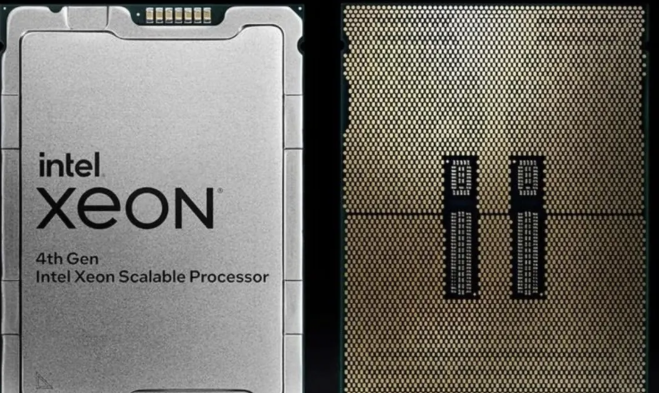

Intel® Xeon® CPU Max 9470 Processor技术参数

1.1. Intel平台（至强可扩展系列）

• 技术名称：Intel Ultra Path Interconnect（UPI）
• 物理形态： 每个CPU上都有专用的UPI链路端口。在双路主板上，可以看到CPU插座旁边有一组密集的引脚和对应的槽位，用于安装UPI互联电缆或通过主板PCB层直接走线连接。

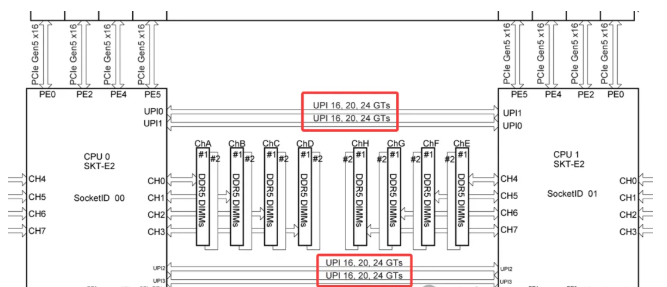

• 某厂NVIDIA HGX B300 8-GPU Intel平台主板局部图

1.2. AMD 平台（EPYC 系列）

• 技术名称： Infinity Fabric（IF）
• 架构特点： AMD EPYC采用先进的“Chiplet”设计。其互联更加集成化。
• 连接方式： 在双路服务器中，两个EPYC CPU之间通过专门的Infinity Fabric xGMI 链路直接相连。这同样是通过主板上的专用引脚和走线实现。

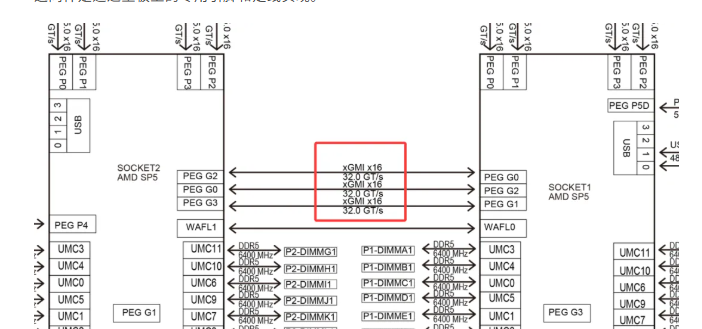

某厂NVIDIA HGX B300 8-GPU AMD平台主板局部图

共同特点： 这些都是专为CPU间通信设计的超高速、低延迟总线，远远高于同时期的PCIe标准，用于传输缓存一致性协议、内存访问等关键数据。

1.3. CPU互联占用的资源

1）不占用“用户可用”的PCIe插槽通道

• 主板上的PCIe x16， x8插槽，它们的通道直接来自于CPU。CPU之间的UPI或IF链路是独立于这些对外PCIe通道的物理和逻辑通路。
• 查看CPU的规格表时，通常会看到两个数字，例如：“64条PCIe通道 + 3条UPI链路”。这明确说明，互联链路是额外的，不会从64条给GPU、NVMe SSD、网卡用的PCIe通道里扣除。

Intel Xeon CPU Max 9480

2）占用CPU内部的总线资源和物理引脚

• 虽然不占用户PCIe通道，但实现UPI/IF功能需要占用CPU芯片内部的硅片面积和晶体管，以及封装上的物理引脚。从系统资源角度看，这是一种“开销”。
• 可以理解为：CPU内部有一个“交通总枢纽”，这个枢纽分别连接着：内存控制器、PCIe控制器、UPI互联模块等。互联模块有自己的专用“出入口”。

2. NUMA架构与PCIe通道的“归属权”

GPU服务器PCIe通道分配的真正挑战和优化点在于：如何将GPU“插对位置”，并让软件“跑对地方”，以避免数据长途跋涉穿越CPU互联总线，从而榨取整套系统的最大性能。

2.1. NUMA架构

1）双路CPU互联后，会形成NUMA架构。整个系统的PCIe通道资源分配会受到NUMA架构的严格约束，这是配置的关键：

• 本地内存： 每个CPU直接连接一部分内存，访问这部分内存速度最快。
• 远端内存： 每个CPU可以通过互联总线访问另一个CPU连接的内存，但速度较慢、延迟更高。
• PCIe设备归属： 每个PCIe插槽是连接到特定CPU的。如果一个GPU插在CPU1的PCIe上，而进程运行在CPU2上，那么GPU访问内存（或与CPU通信）就需要跨越CPU互联总线，性能会受影响。

2）在配置双路服务器时，优化设备（GPU、高速网卡）的插槽位置和进程的CPU绑定，对于获得最佳性能至关重要。

2.2. PCIe通道的“归属权”

1）在双路系统中，每个CPU的PCIe通道是独立且仅本地可用的。这就是必须关注的焦点。

2）资源分布（假设每颗CPU提供48条PCIe 5.0通道）：

• CPU 0： 拥有自己的48条PCIe通道，以及直接连接的一部分内存（本地内存）。
• CPU 1： 拥有自己的48条PCIe通道，以及直接连接的另一部分内存（本地内存）。
• 互联总线： 一条高速的UPI/IF链路，负责连接两颗CPU，让它们可以访问对方的内存和PCIe设备。

3）GPU插入不同位置产生的性能差异（假设每颗CPU提供48条PCIe 5.0通道）：

• 场景A（理想情况）： 将两块GPU全部插入CPU 0的PCIe插槽上。当运行在CPU 0上的进程调用这两块GPU时，GPU访问的是CPU 0的本地内存，路径最短，速度最快。
• 场景B（需规避的情况）： 一块GPU插在CPU 0，另一块插在CPU 1。如果某个运行在CPU 0上的进程需要调用插在CPU 1上的GPU，那么数据流将是： CPU 0 内存 -> 通过UPI/IF互联总线 -> CPU 1 -> PCIe总线 -> GPU。这会引入显著的延迟，并挤占宝贵的CPU间互联带宽，导致GPU计算效率下降。

2.3. 配置建议（黄金法则）

某厂 HGX H200 NVL 服务器主板Motherboard Block Diagram

1）查询主板手册： 在组装或部署GPU服务器前，必须查阅主板手册中的“Motherboard Block Diagram”“Motherboard Layout”。它会明确每个物理插槽连接到哪颗CPU。

某厂 HGX H200 NVL 服务器主板Motherboard Layout

2）均衡负载与优化路径：

• 如果运行单个需要多GPU并行的任务（如一个大模型训练），尽量将所有GPU安装在同一个CPU所属的插槽上，以确保进程和数据在同一个NUMA节点内。
• 如果运行多个独立的GPU任务，可以均衡地分配到两颗CPU上，但要确保每个任务使用的GPU和内存都尽量位于其运行的CPU本地。

3）使用NUMA感知工具： 在Linux系统中，使用 numactl、lstopo 等工具来查看NUMA拓扑，并在启动任务时绑定CPU和内存节点。

3. PCIe Switch的作用

PCIe Switch并不能增加CPU提供的总物理通道数。它的核心作用是“重新分配和聚合”这些通道，以解决GPU部署中面临的拓扑结构、灵活性和可维护性等关键问题。

某厂NVIDIA HGX B300 8-GPU AMD平台主板双PCIe Switch（PEX89072）局部图

3.1. 核心作用：打破物理限制，实现最优拓扑连接

1）CPU的PCIe通道是从几个有限的物理接口（如x16）引出的。如果没有Switch：

• 只能把GPU直接插在CPU有限的几个x16插槽上。
• GPU之间如果想高速通信（NVLink/NVSwitch），它们的物理布局将完全受限于主板布线，极其僵化。

2）Switch的作用：它允许将来自CPU的（例如）16条PCIe通道，通过Switch芯片“扩展”成8个x16的物理接口，但这8个接口共享那16条上行通道的带宽。更重要的是，Switch可以智能地配置下游端口之间的连接关系，为GPU之间的NVLink互联提供理想、规整的物理布线基础。HGX主板内部的GPU就是通过这种复杂的PCB布线+Switch逻辑，实现了全互联或部分互联的NVLink拓扑。

3.2. 解决GPU与CPU的比例问题（“对等”与“非对等”访问）

1）在配置8-GPU服务器时，一个根本性难题是：没有单颗CPU能提供足够连接8块GPU的PCIe通道（每块GPU通常需要x16）。

2）Switch的解决方案（以典型8-GPU HGX为例）：

• 两颗CPU各自提供一部分PCIe通道（例如每颗提供64条中的48条）给一个或多个PCIe Switch芯片。
• Switch将这些通道聚合后，统一分配给8个GPU物理接口。
• 结果：每块GPU在物理上都连接到Switch，并由Switch决定其上行链路到哪颗CPU。
• 关键优势：通过Switch的配置，可以使任意一块GPU同时访问两颗CPU的内存，或者动态分配带宽。这比将4块GPU固定挂载到CPU0、另外4块固定挂载到CPU1的传统方式要灵活得多，能更好地平衡NUMA架构下的负载。

3.3. 提升可维护性和灵活性（重要！）

1）热插拔支持： PCIe Switch通常提供更好的热插拔支持，这对于需要高可用性的数据中心至关重要。

2）带宽管理和服务质量： Switch可以像网络交换机一样，对下游GPU的PCIe流量进行优先级管理，避免某个GPU的突发流量阻塞其他GPU的通信。

3）故障隔离： 如果某条下游链路或GPU出现问题，Switch可以在一定程度上隔离故障，避免影响整个PCIe树。

在NVIDIA HGX这样的集成式AI服务器中，PCIe Switch是一个至关重要的“赋能”组件。它虽然不能魔术般地变出更多PCIe通道，但它通过一种高效、智能的方式重新分配和路由这些通道，解决了大规模、高密度GPU部署中在拓扑、灵活性、扩展性和管理性方面的根本性挑战，使得8-GPU乃至更复杂的系统能够以最优性能运行。 它的引入，是服务器从“多块独立显卡”向“一体化AI计算单元”演进的关键一步。

4. CPU给PCIe Switch的通道分配原则

在高端GPU服务器（如NVIDIA HGX、DGX及各大OEM的8-GPU机型）中，CPU到PCIe Switch的通道分配是一个经过精心权衡的设计选择，直接影响到系统性能和成本。

4.1. 典型的分配方案（以主流平台为例）

1）当前主流的双路高端GPU服务器通常基于以下配置：

• CPU平台： Intel Xeon Scalable（至强可扩展）或 AMD EPYC
• GPU： 8 x NVIDIA H100/A100/H800等
• 目标： 为8块GPU提供PCIe连接

2）最常见的分配模式是：每颗CPU分配 32 条或 48 条 PCIe 通道给连接GPU的PCIe Switch。

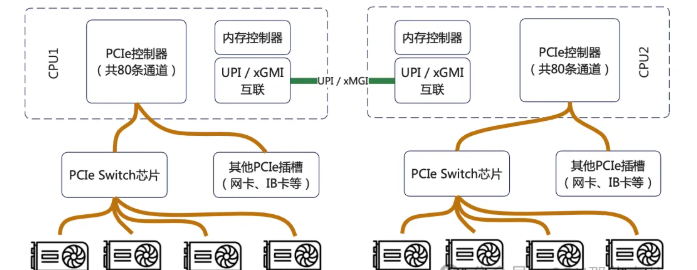

让我们看一个具体的、典型的Intel平台（双路第四代/第五代至强）8-GPU服务器的通道分配图：

如图所示，其核心原则并非追求单GPU带宽最大化，而是确保所有GPU能同时、均衡地访问两颗CPU和全部系统内存，实现聚合带宽最大化。

4.2. 核心分配原则

1）平衡原则（最核心）： 确保每块GPU能够以对等（peer-to-peer） 的方式高效访问任意一颗CPU及其本地内存。这是为了优化NUMA性能。如果只从一颗CPU引出所有通道，另一颗CPU下的GPU访问内存将全部成为“远端访问”，延迟大增。因此，通常会让两颗CPU贡献等量的通道给Switch（例如各32条或48条）。

2）“直通”与“交换”分离原则

• 交换路径（Switched Path）： 大部分通道（如上述的32/48条）通过PCIe Switch连接GPU，提供灵活拓扑和GPU均衡访问。
• 直连路径（Direct Path）： 必须预留一部分CPU通道不经过Switch，直接连接关键I/O设备，如高速网络： 200/400Gb以太网卡、InfiniBand NDR/QDR网卡。这些卡需要低延迟、确定性的x16带宽，直连CPU能获得最佳性能；本地NVMe存储： 用于缓存的超高速SSD；管理/BMC接口。

3）聚合带宽匹配原则： 分配给Switch的总上行带宽（例如双路各48条PCIe 4.0 = 2 x 48 x 2 GB/s ≈ 192 GB/s）需要与GPU对系统内存的聚合访问需求以及网络带宽相匹配。设计时要防止网络成为瓶颈。例如，8块H100通过NVLink同步时，对CPU内存的访问压力巨大，需要足够的上行PCIe带宽来“喂饱”它们。

4）拓扑优化原则： 分配方案需与GPU间互联拓扑（NVLink） 协同设计。在HGX设计中，PCIe Switch的布局和上行带宽分配是为了配合NVLink Switch，让GPU既能通过NVLink高速互访，又能通过均衡的PCIe上行链路与CPU/内存/网络高效通信。

4.3. 不将全部通道都给GPU的原因

某厂NVIDIA HGX B300 8-GPU System Block Diagram

1）这是设计中最重要的权衡点：

• 如果全部通道给GPU： 网络、存储等关键I/O将不得不也连接到Switch的下游，与GPU共享上行带宽，导致网络延迟增加、不确定性增大，这在AI训练和HPC集群中是致命的。
• 如果预留通道过少： 网络带宽可能成为GPU与外界通信的瓶颈，同样限制整体性能。

2）实际方案举例

• NVIDIA DGX H100系统： 采用双路Intel至强CPU。其内部为8块H100 GPU服务的上行PCIe链路总带宽经过精心设计，与CPU内存带宽、NVLink带宽、Quantum-2 InfiniBand网络带宽保持平衡。通常，每颗CPU会贡献大量通道给其内部的Switch fabric。
• 采用AMD EPYC的平台： 由于单颗EPYC CPU提供的PCIe通道数极多（如Genoa高达128条），分配更加灵活。可以实现更复杂的非对称分配，甚至用更少的Switch芯片完成拓扑。

专业GPU服务器中CPU分配给PCIe Switch的通道数不是一个固定值，而是一个系统级设计的结果。其目标是：在GPU、CPU内存、高速网络和存储之间取得最佳的带宽平衡，同时满足GPU对等访问和低延迟通信的需求。典型的双路8-GPU系统中，每颗CPU分配32或48条通道给GPU Switch是经过验证的、能实现整体性能最优的“甜点”方案。
